智能识别高空抛物，监控摄像头实现动态轨迹跟踪图
一、痛点及需求　
1.无法确认抛物的来自哪层楼，整栋楼成了“被告”，共同承担责任
2.即使早期部分小区安装了监控，物业在追溯过程中发现无法看清目标
3.业主意识淡薄，对抛物事件不重视
4.小区环境楼层各异，施工架设选点难。

二、方案介绍

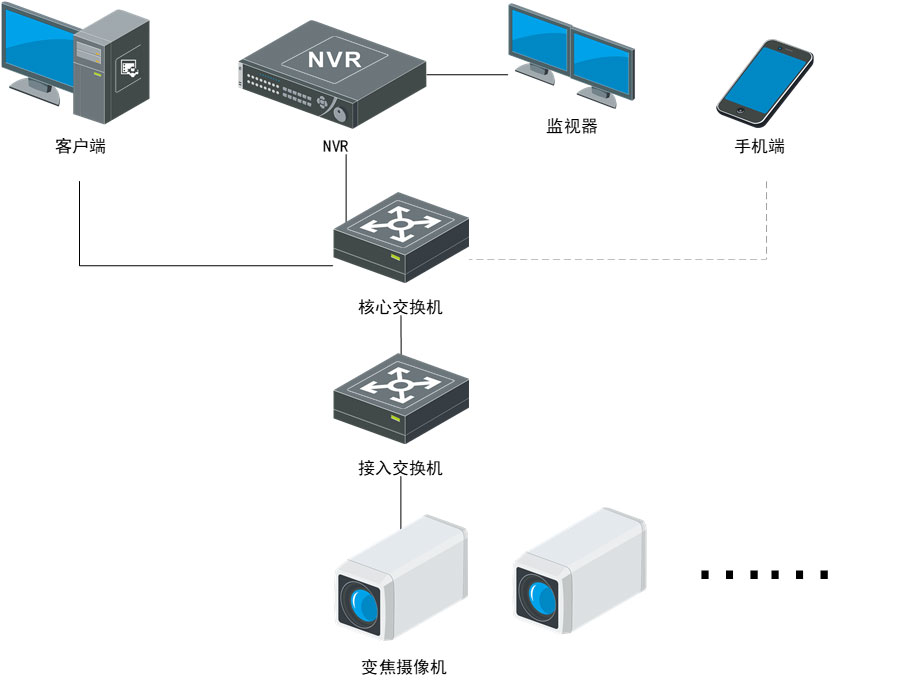

下图为高空抛物实现监控动态轨迹跟踪系统架构图

三、产品推荐选型及安装说明

智能检测方案产品

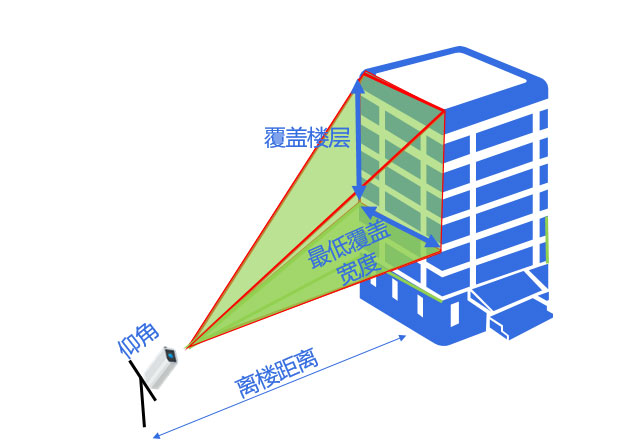

智能方案在监控的基础上，增加智能检测的时间提取，可方便物业快速定位，其覆盖与监控方案是相同的，根据楼层数推荐产品
（1）总楼层在18层以下建筑(层高按2.8米算)

推荐产品型号	离楼距离	仰角	覆盖楼层	覆盖宽度
DS-2CD8A47F/PW-Z(2.8-12mm)	15米	52度	4-18层	28米-80米
	20米	47度	4-18层	36米-85米
	30米	38度	4-18层	50米-90米

（2）总楼层在34层以下建筑(层高按2.8米算)，建议两台覆盖

推荐产品型号	离楼距离	仰角	覆盖楼层	覆盖宽度
DS-2CD8A47F/PW-Z(2.8-12mm) DS-2CD8A47F/PW-Z(8-32mm) 2台设备，一台低层，一台覆盖高层	20米	低层38度	4-12层	33米-60米
	20米	高层67度	12-34层	30米-85米
	30米	低层30度	4-14层	40米-70米
	30米	高层61度	14-34层	30米-60米

（3）总楼层34层以上建筑(层高按2.8米算)，建议三台覆盖,由于高层建议离楼30米以上，防止高层由于视角画面压缩导致高层无法分清楼层

推荐产品型号	离楼距离	仰角	覆盖楼层	覆盖宽度
DS-2CD8A47F/PW-Z(2.8-12mm) DS-2CD8A47F/PW-Z(8-32mm) 2台设备，一台低层，一台覆盖中层增加一台DS-2CD8A47F/PW-Z（8-32mm）覆盖高层	30米	低层38度	4-12层	33米-60米
		中层67度	12-34层	30米-85米
		高层71度	24-60层	33米-89米
	40米	低层30度	4-18层	60米-90米
		中层50度	12-26层	40米-60米
		高层68度	25-60层	40米-60米

产品推荐选型表

产品名称	产品型号
智能抛物摄像机（内带万向节）根据楼层台数自行选择	DS-2CD8A47F/PW-Z
适配器（选配）	DC12V/3.3A、绿头、桌面型
支架（选配）	DS-1292ZJ-P
交换机	DS-3E0526P-S
NVR（可按项目情况配置其他型号）	DS-8632N-I8
监视器（可按项目情况配置其他型号）	DS-D5055UL-A

高空抛物轨迹跟踪安装调试说明

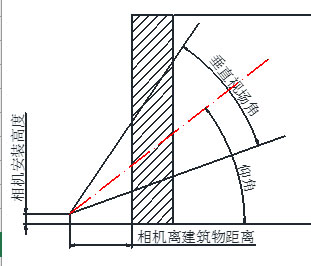

建议架设在距楼层20米（50层以上的高楼层建议30米）以外的位置不要被树等遮挡，因安装距离过近会导致仰角过大，投影截面过小，高楼层分不清。且具体的安装位置环境复杂，建议使用变焦，便于现场灵活调整。
勘点小技巧：在预安装的位置用手机拍照，确认高层是否可分清以确定安装位置。

四、应用价值
1.回溯确定楼层，缩小范围，确认责任主体。通过高清摄像机做到抛物全过程清晰回溯。
2.通过抓典型，起到威慑作用，增加业主意识。
3.方案采用变焦摄像机，安装选点简单，调试方便。
4.从下往上看，避免看到室内，对隐私起到一定的保护作用。

五、案例
湖南株洲某小区案例
项目难点：小区是高层农民安置房，小区17幢都是20层的高层，1546户住户中有1000多户是出租户，治安管理自然相对较难。
解决方案：采用海康威视高空抛物解决方案，在整个小区部署47台高空抛物监控，通过后台连接到小区物业设备管理平台、街道管理平台和区政府统一管理的平台。并且经过仰拍角度调试和设置，监控里只拍到每层楼的窗户和阳台，避免拍到住户家里的情况。
项目效果：小区从2018年年底交付一直到现在，从未发生过一起高空抛物事件。
